Hydraulický stroj na řezání hlavy pro brusný papír/ abrazivu

Hydraulický stroj na trasování hlavy pro brusný papír/ abrazivu







Rozsah aplikace
Hydraulický stroj na trasování hlavy se široce používá v mnoha průmyslových odvětvích, například:
· Interiér automobilu
· Kožená a kožená svršky - Shoe, peněženky, peněženky, pásy
· Kokopné těsnění a rohože
· Pěna a houba
· Komponenty obuvi - chvění, vložky, ponožky, svršky, popruhy
· Rubber -gaskety, těsnění, podložky
· Hračky hračky-Soft, reklamní novináře, mini složčice, atd.







Jak si vybrat hydraulický řezací stroj Kuntai
1. Materiál: Nekovový materiál, jako je kůže, tkanina, pěna, Eva, gumové těsnění atd.
2. Vytváření oblasti: Závisí to na velikosti materiálu.
3. Vytváření síly: Závisí to na celkovém obvodu čepele z řezačky/řezací formy.
4. Systém provádění: Závisí to na materiálu.









Konfigurace stroje



Ⅰ. Hlavní technické specifikace

Řezací síla: 25ton na 75ton

Velikost řezání hlavy: 500 × 500 mm na 700*700 mm

Rozměr standardní pracovní tabulky: 2250 × 550 mm (W*D) (je přizpůsoben)

Nastavitelný zdvih (mm): 30-180 mm

Použitelná šířka materiálu: 1600 mm (je přizpůsobena)

Hlavní napájení motoru: 3kW

Pokrm servomotor Power: 1,5 kW

Cestovní servomotor Travel Head: 2kW

Pracovní tlak hydraulického systému: Méně nebo rovné 30MPA

Zdroj vzduchu: 0. 5-0. 8MPA

Spotřeba vzduchu: 0. 2CBM/MIN

Celkový výkon: 6,5 kW

Napětí: přizpůsobitelné



Ⅱ.Machine Struktura

1. Klip na krok-moudré části krmiva

Část se skládá ze servomotoru, reduktoru, pneumatického upínacího zařízení, mechanismu napětí.

Stroj přijímá pohyb materiálu s upínacím materiálem, aby se zajistilo, že materiál není zkreslením nebo přemístěním

Řízeno servomotorem, délka krmiva může být změněna vstupními údaji na dotykové obrazovce přímo

2. řezací stroj

(1) Řezací stroj se skládá z rámu, hydraulických částí a automatických pohyblivých částí hlavy atd

(2) Děrovací deska je vybavena přípravou řezání. Je pohodlné a snadné změnit frézu.

(3) Řezací povídka je poháněna kuličkovým šroubem a servomotorem, přesnost pohybu je vysoká

(4) Zvláštní návrh dopad na mikro mechanismus úderu, který rozřízne řadu nebo několik řádků na přesun desky PP, prodloužte životnost desky PP

(5) Použijte skladování energie setrvačníku k dosažení vysokého řezání, ušetření elektřiny, bez vysokého zvýšení teploty oleje

(6) Instituce pro usazování mrtvice spolupracují s frézami v nastavení výšky řezu, provedou úpravu řezání pohodlné a přesnosti

(7) Hlavní těsnění používala německou importovanou značku. Hydraulické části, elektrické spotřebiče jsou používány dovážené značky, jsou odolné.

(8) Hostitel po vysokofrekvenčním zhášení olejového válce Pístová tyč válcová válcová povrch tvrdý zpracování chromového pokovování, zajistěte životnost stroje

3. pneumatické části

S elektrickým a manuálním ovládáním k dokončení polohy řezačky, nádiv a dalších funkcí

4. Elektrická složka

(1) Elektrická skříňka potřebuje vodotěsné, prachotěsné, ochrana

(2) Zařízení pro instalační materiály na místě a konstrukci elektrické skříňky dokončené kupujícím, signální vedení servomotoru poskytované dodavatelem

(3) Všechny části jsou s ochranou jističe nebo pojistky



Iii. Safetyopatření

1. Stroj je obklopen ochrannými částmi, ujistěte se, že operátoři se nemohou blížit řezací ploše a pohybové oblasti

2. Hydraulický systém vybavený ventilem bezpečnostního odlehčení, zabraňte přetížení tlaku hydraulického systému

3. Zařízení v normální práci během abnormálních výpadků napájení a poté automaticky automaticky obnovit napájení

4. Když stroj bude špatně, stiskněte tlačítko Resetování, stroj může obnovit normální práci



Ⅳ. Dodavatel hlavních komponent

Jméno	Dodavatel
Plc	Mitsubishi
dotyková obrazovka	Mitsubishi
stykač (přepínač)	Tchaj -wan
termorelay	Tchaj -wan
Přepínač tlačítka	Schneider
Miniaturní relé	OMRON
Servo Motor	Mitsubishi
Hlavní hydraulické části	CML
Těsnění	B+S
olejové čerpadlo	Settima
lineární ložisko	Tchaj -wan
Cestovní spínač	Mají tendenci
motor	Mitsubishi
Pneumatický prvek	Airtac

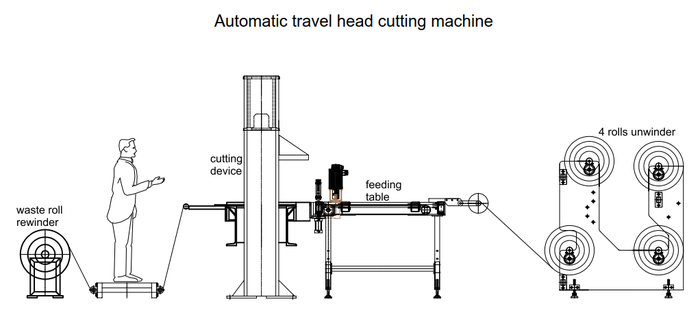

Ⅴ. Schematický diagram

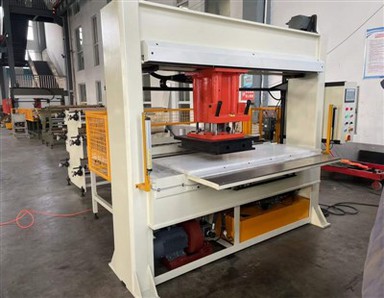

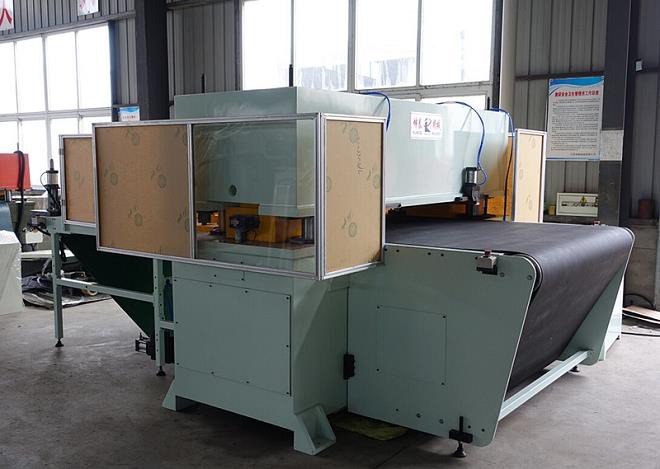

Fotografie stroje











Profil společnosti

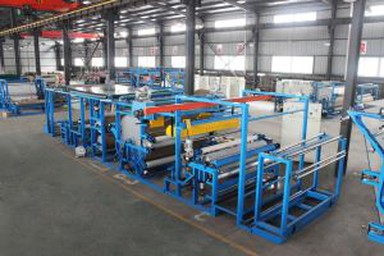

Od roku 1985 vyrábíme různé stroje na laminované vrstvy a řezací stroje pro různá odvětví, jako je obal, průmysl automobilů, obuvnický průmysl, oděvní průmysl, průmysl hraček, čalounění atd. Silná inženýrská síla a uspokojivá služba Aftersales konsoliduje naše přední místo na domácím i zámořském trhu.
